🔍 Diagnosi iniziale:

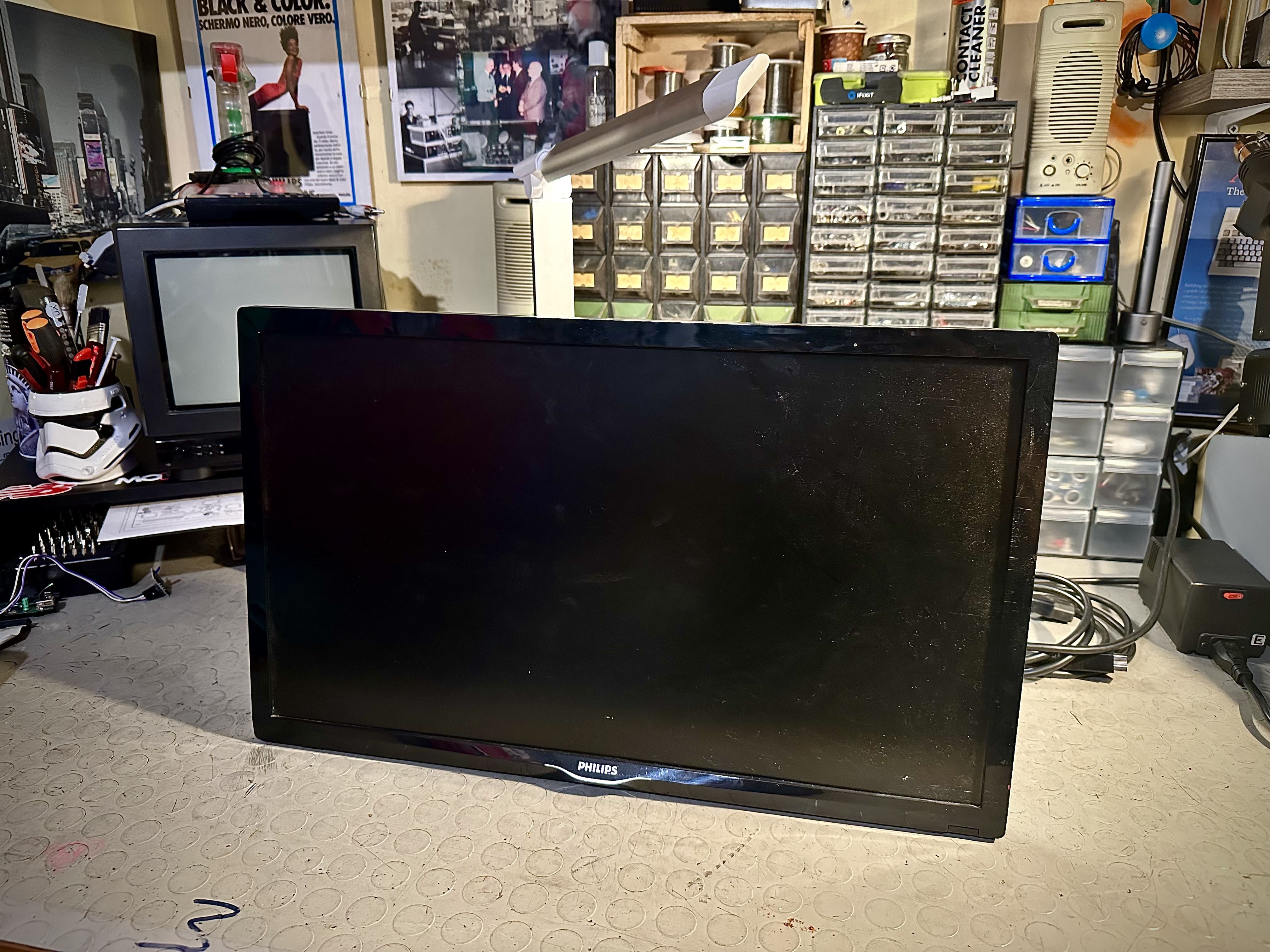

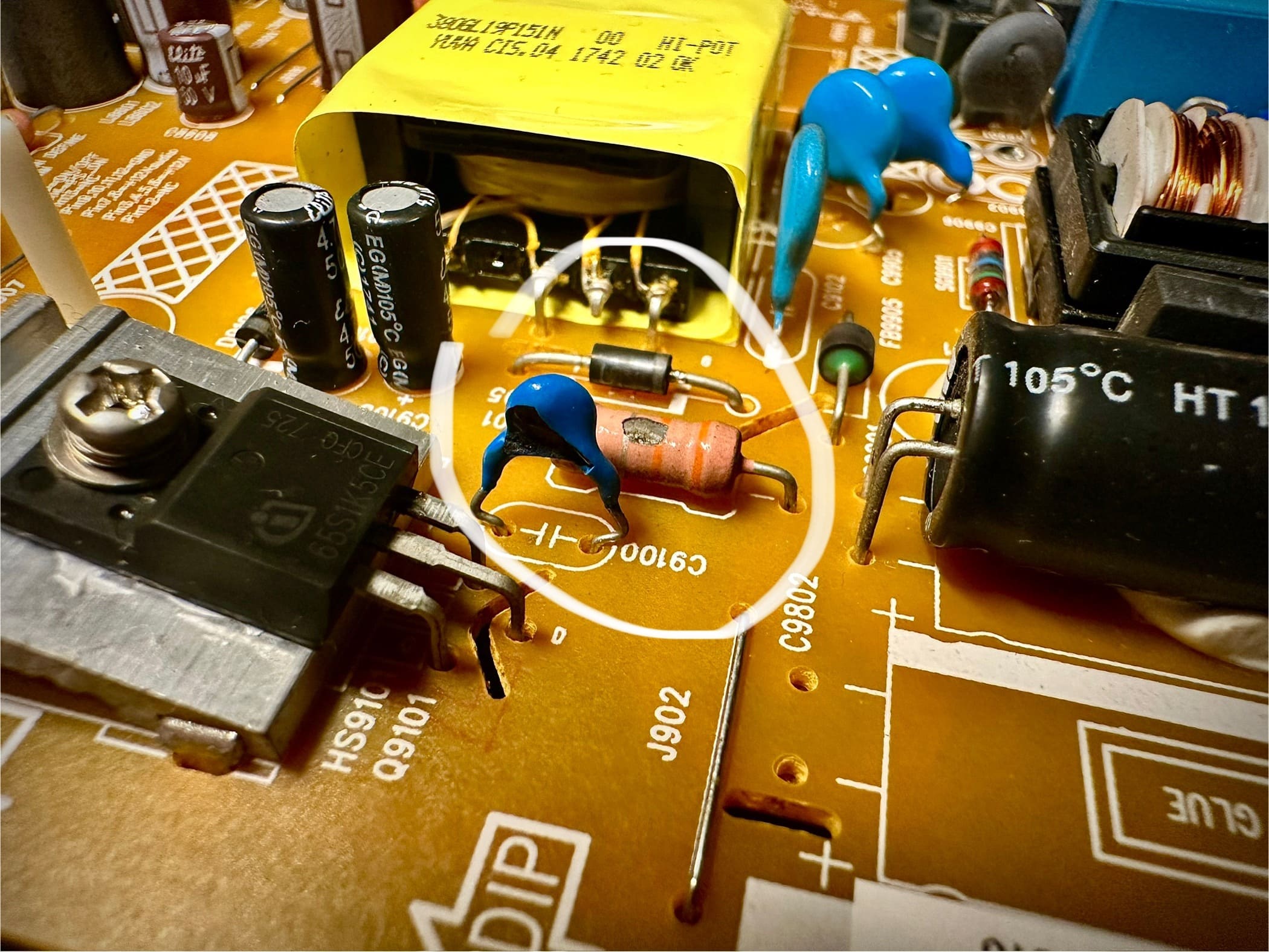

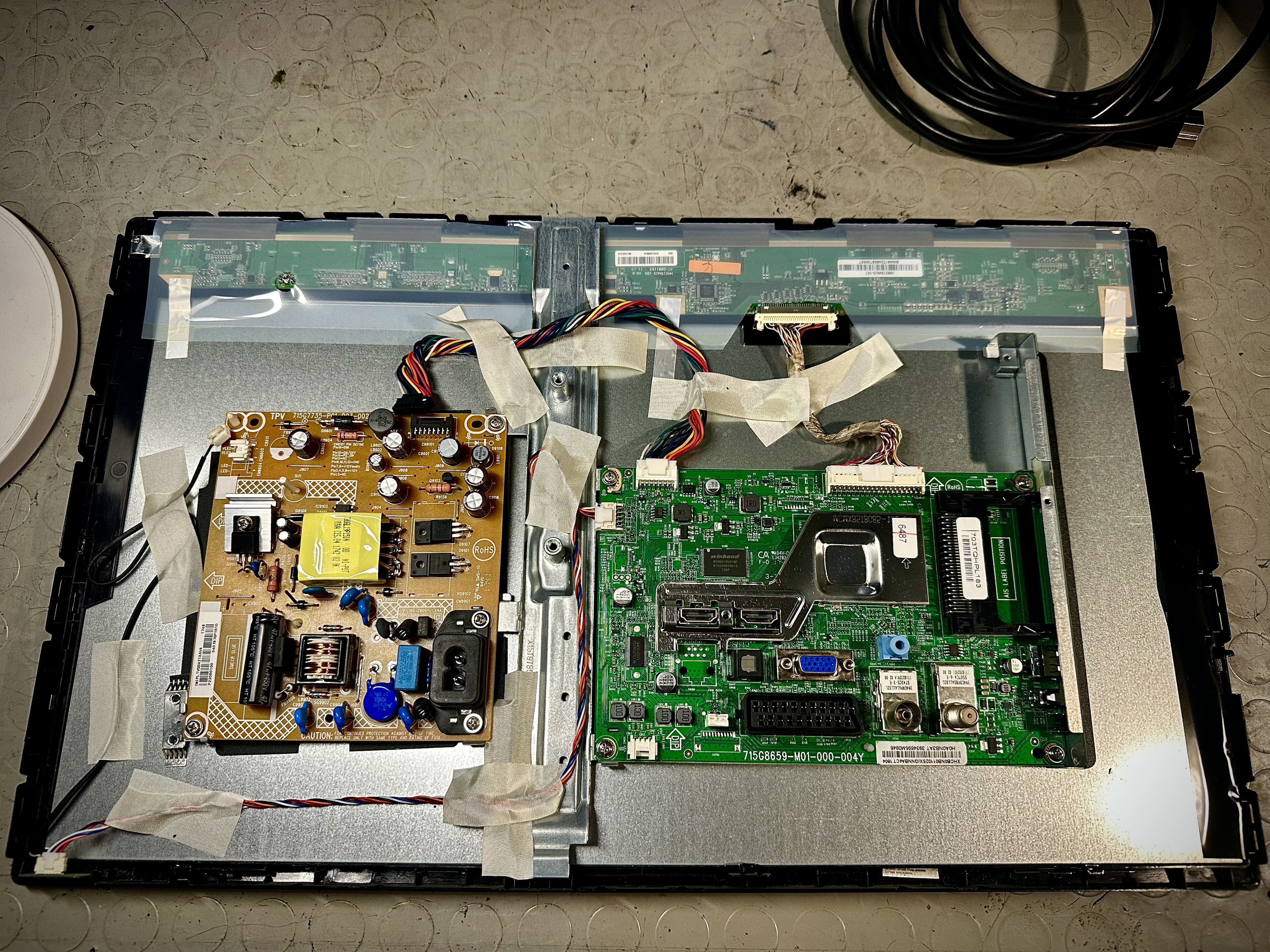

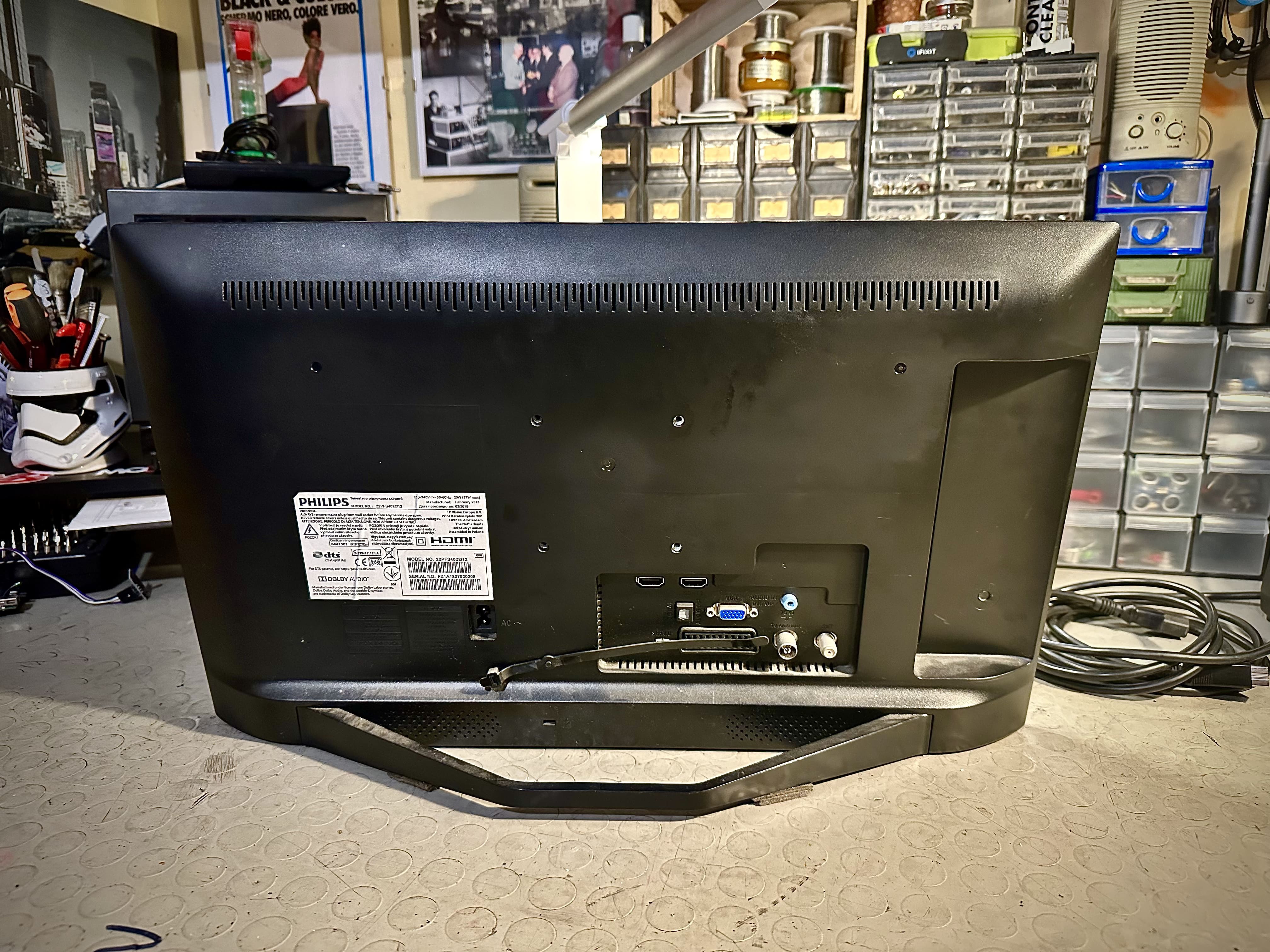

Un cliente mi ha consegnato un televisore Philips 22PFS4022/12 riferendomi che, dopo aver avvertito un forte odore di bruciato, il dispositivo non si accendeva più. Come da prassi, non ho alimentato il TV prima di effettuare un’ispezione visiva: questo è fondamentale per evitare ulteriori danni in presenza di componenti già compromessi. All’apertura, ho riscontrato tracce di annerimento nella zona dell’alimentatore (PSU), sintomo classico di guasti elettronici sulla sezione di potenza.

🔧 Lavorazione tecnica:

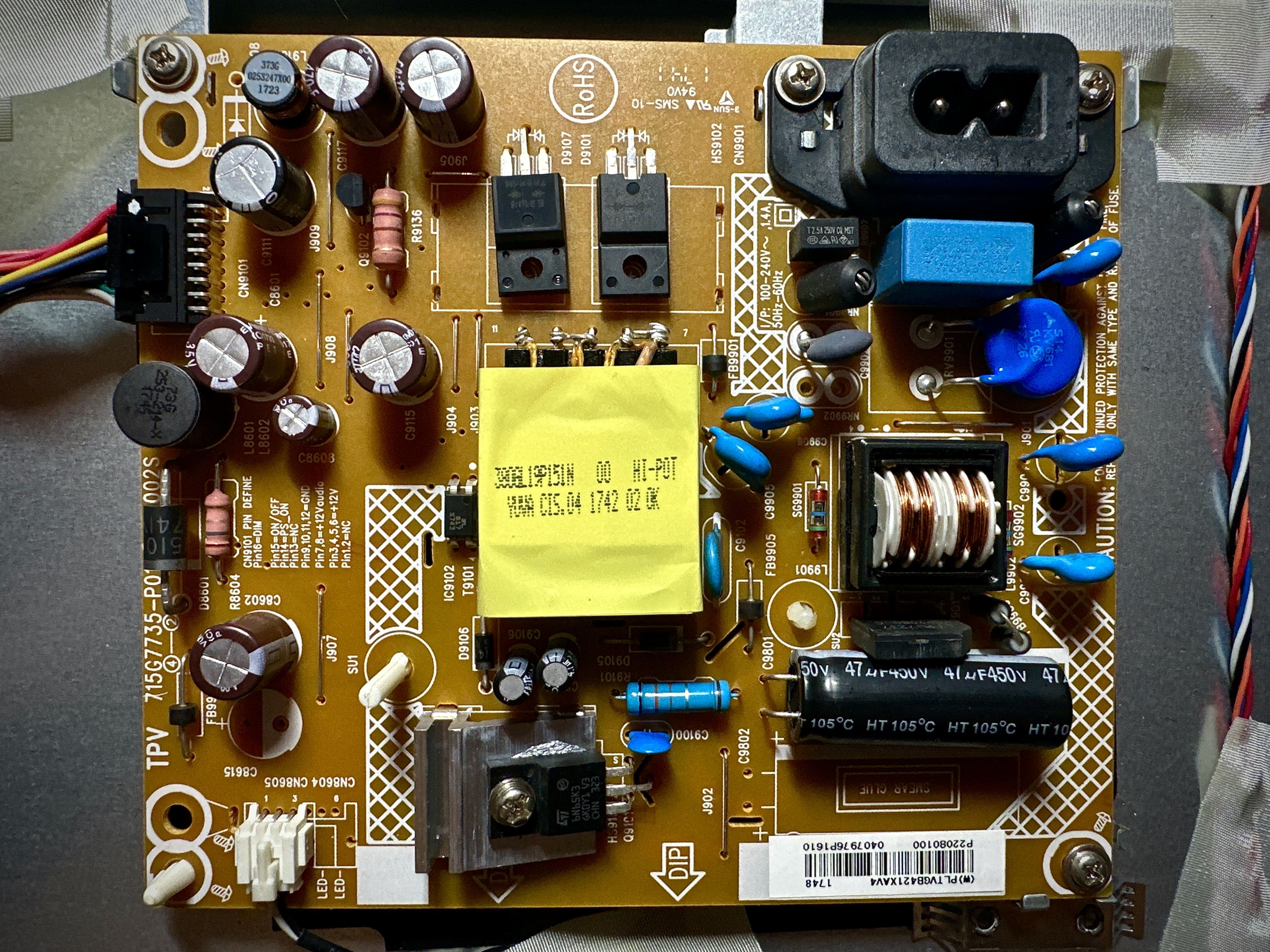

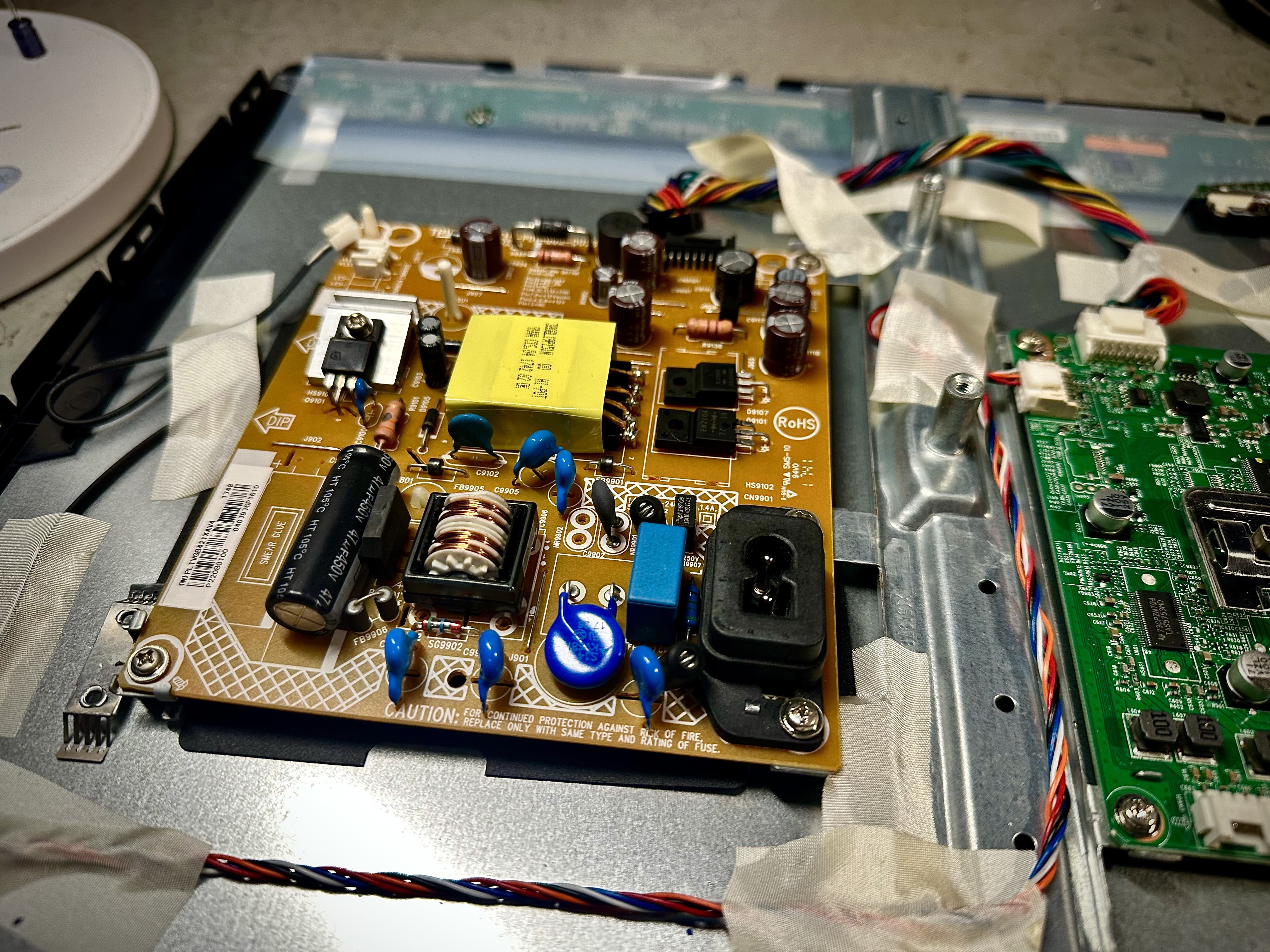

Dopo un’analisi approfondita della scheda di alimentazione (modello 715G7735-P01-000-002S), sono stati individuati diversi componenti danneggiati, in particolare nella zona switching e regolazione. I test con multimetro hanno confermato assenza totale di tensioni in uscita, nonostante la presenza della tensione di rete corretta (300V DC) sul condensatore principale.

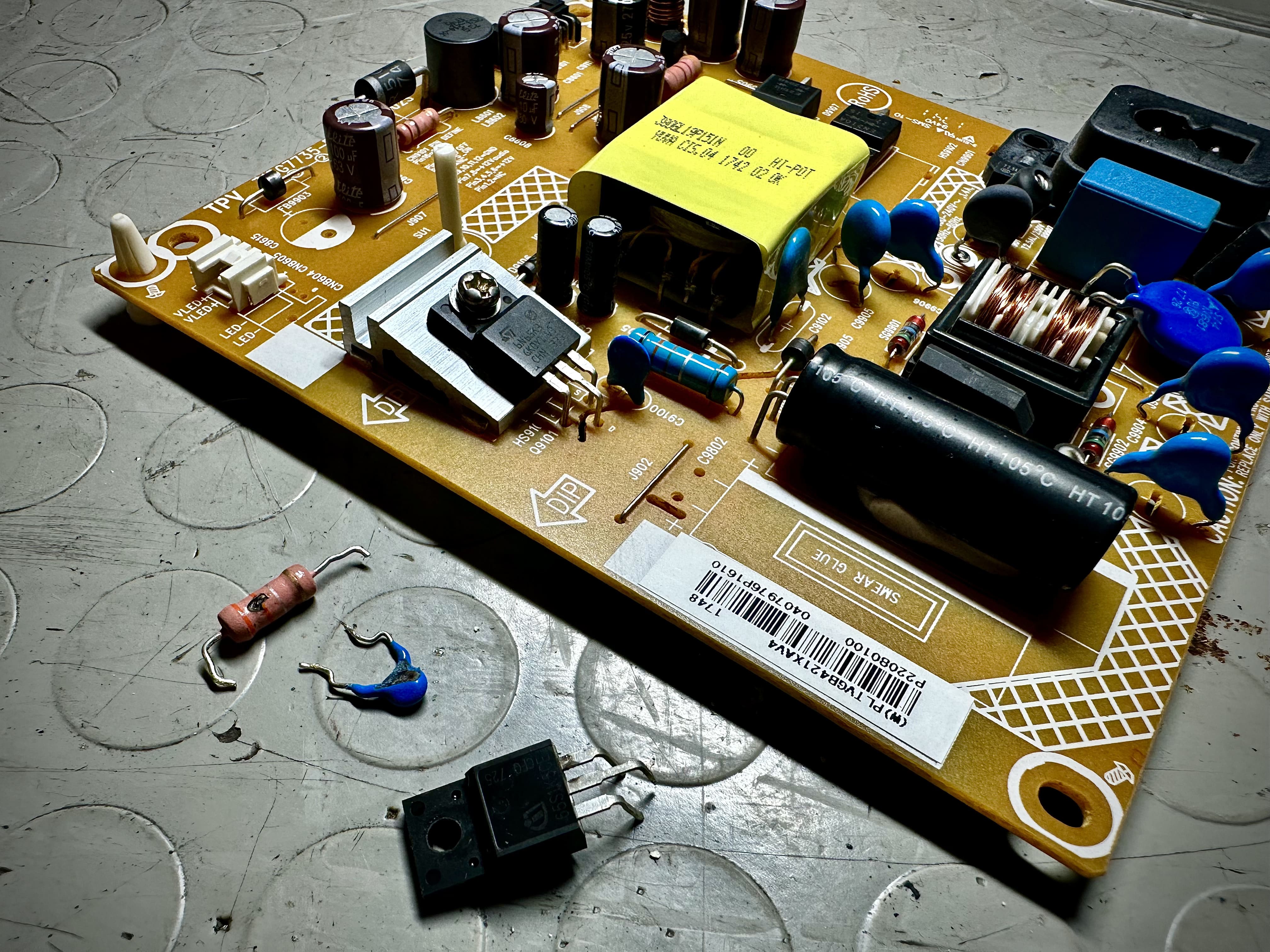

Sono quindi intervenuto effettuando la sostituzione di più componenti critici, tra cui:

• Il MOSFET di potenza responsabile del commutatore principale.

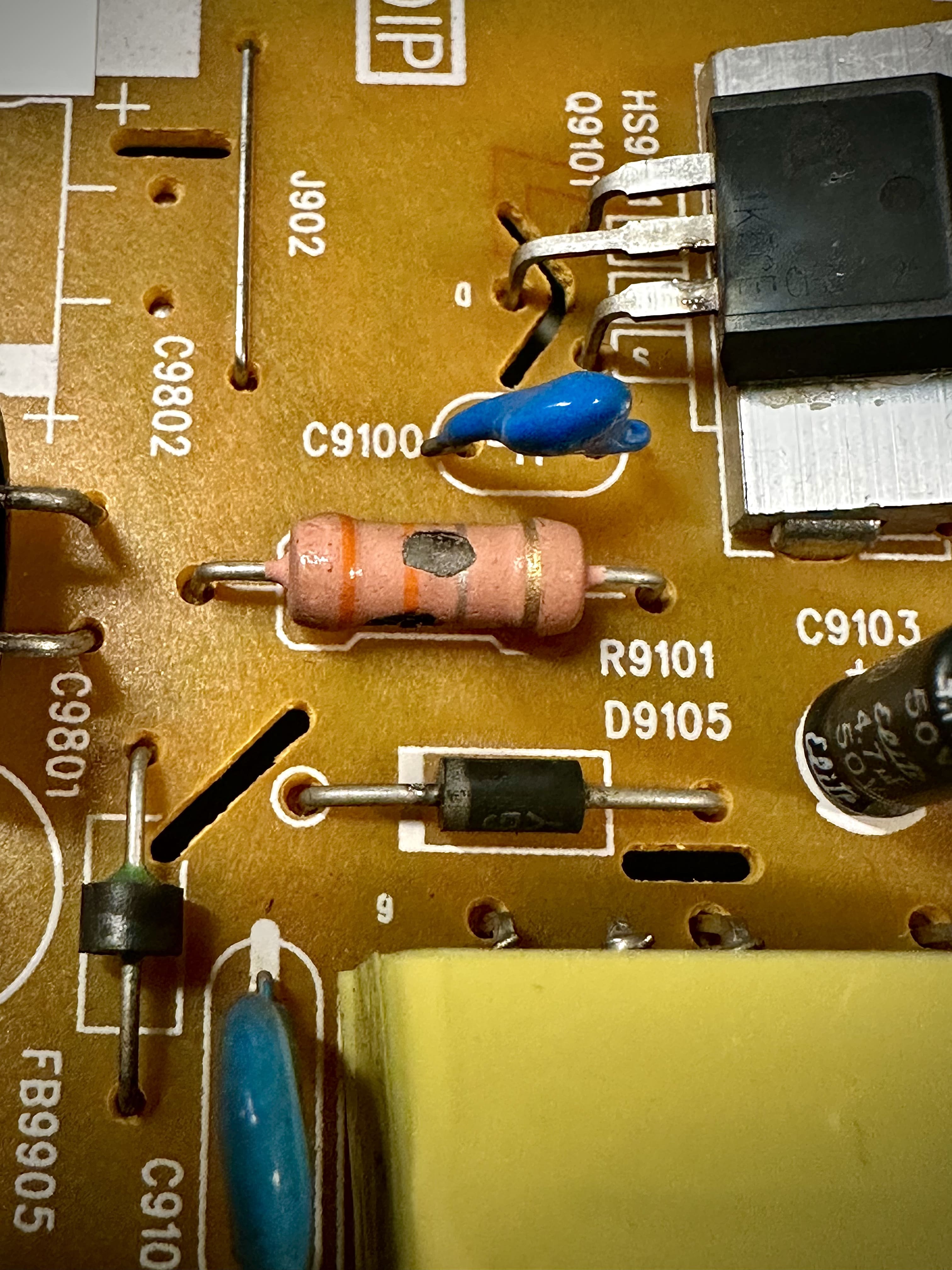

• Tre resistenze SMD danneggiate, di cui due da 47 Ohm e una da 470 Ohm, posizionate sulla linea di pilotaggio.

• Il driver switching IC9101, un integrato che gestisce l’attivazione del MOSFET e la stabilizzazione delle tensioni di uscita.

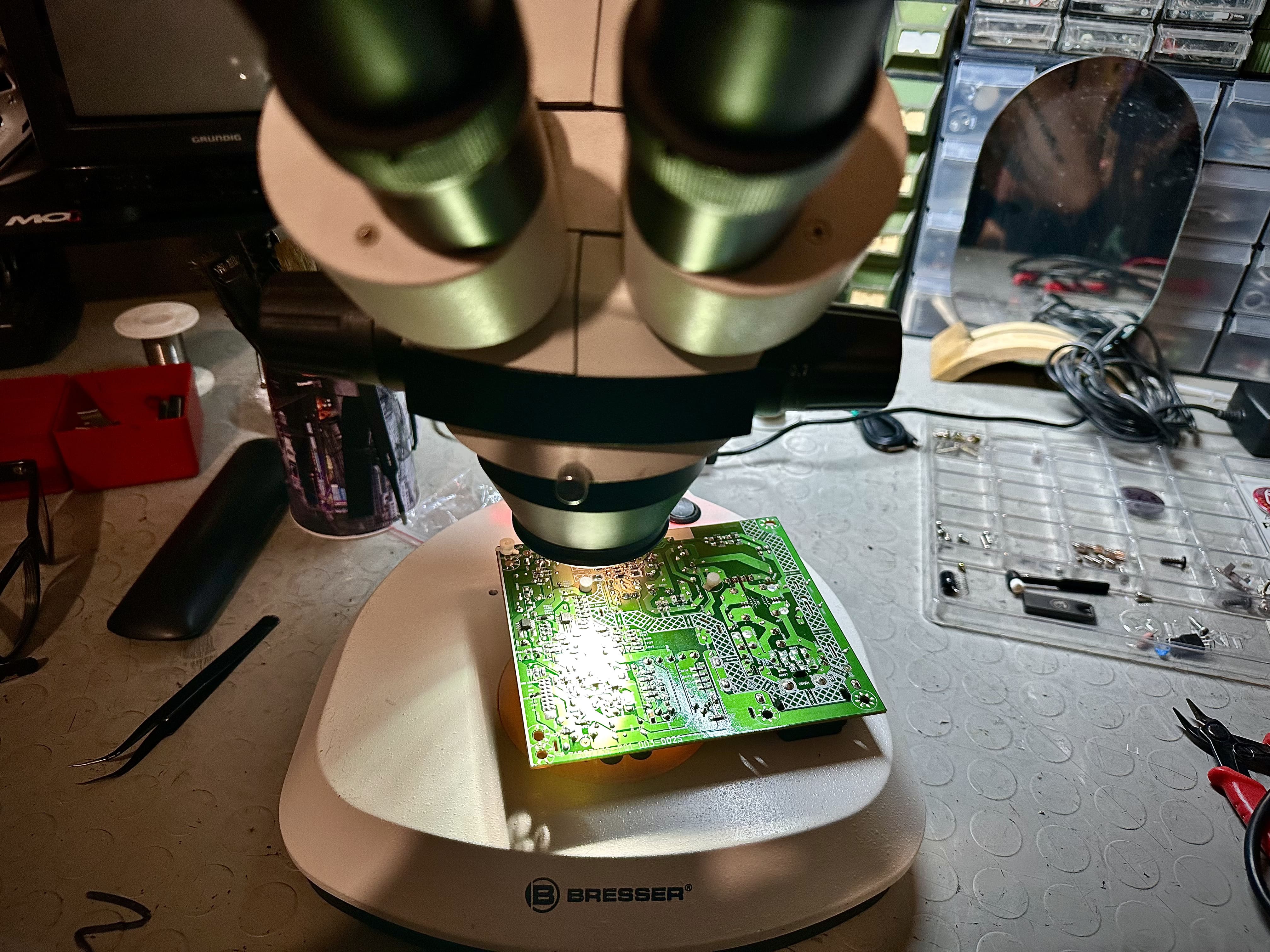

Ogni componente è stato rimosso con attenzione, testato, sostituito e infine saldato secondo standard professionali.

✅ Risultato finale e conclusione:

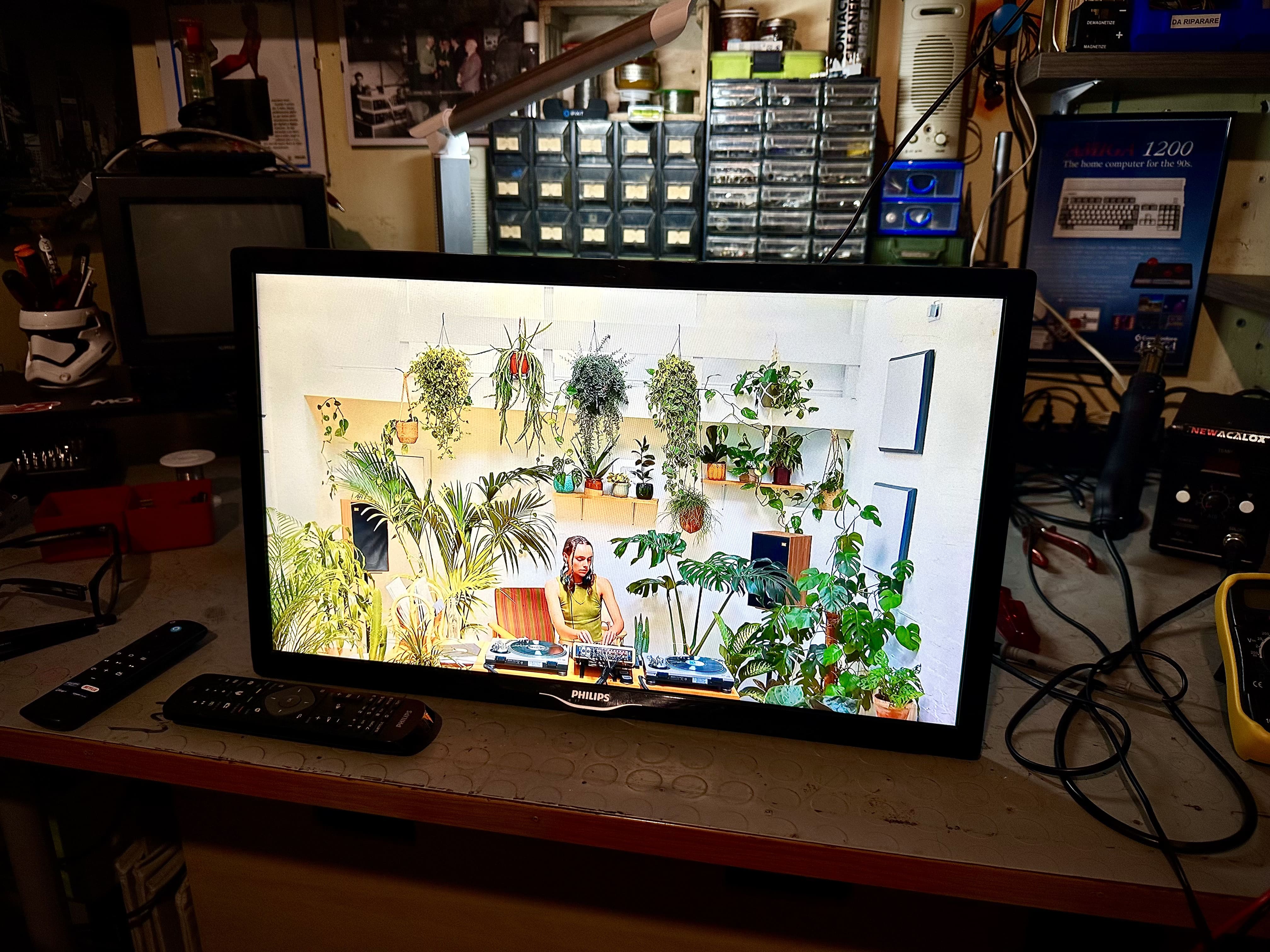

Dopo la sostituzione, il televisore è stato alimentato in sicurezza: tutte le tensioni di uscita sono risultate perfettamente stabili, e il dispositivo si è acceso regolarmente, tornando pienamente funzionante.

I test finali hanno confermato:

• Avvio rapido e regolare del TV

• Stabilità delle tensioni a freddo e a caldo

• Assenza di surriscaldamenti anomali

• Ripristino completo della funzionalità senza ulteriori difetti

📌 Considerazioni finali

Questa riparazione conferma quanto sia importante non forzare l’accensione di un apparecchio elettronico guasto, ma procedere con analisi tecnica accurata e interventi mirati. Grazie a una diagnosi precisa e all’esperienza nella gestione di alimentatori switching, il TV Philips è stato recuperato con successo, evitando costi maggiori per la sostituzione completa del modulo o del televisore stesso.
